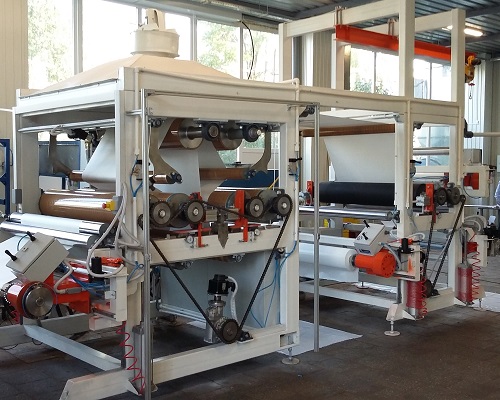

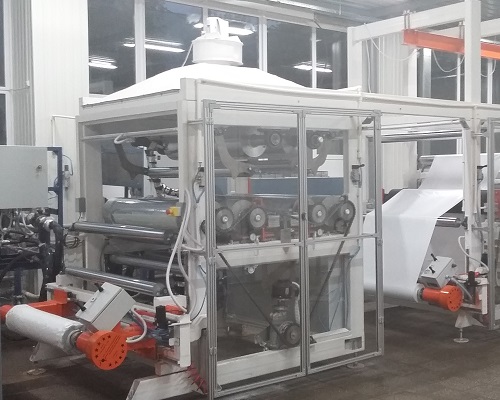

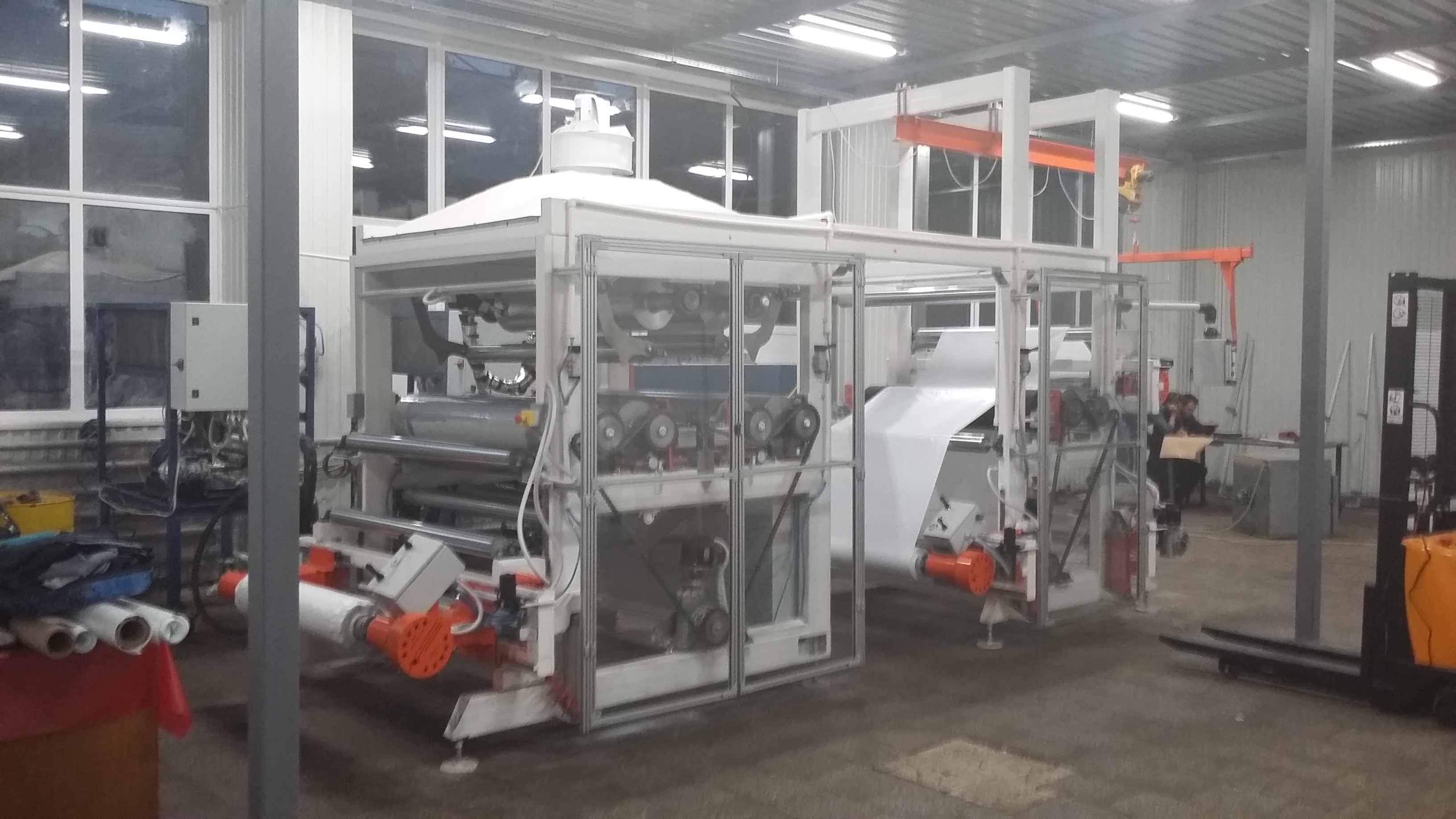

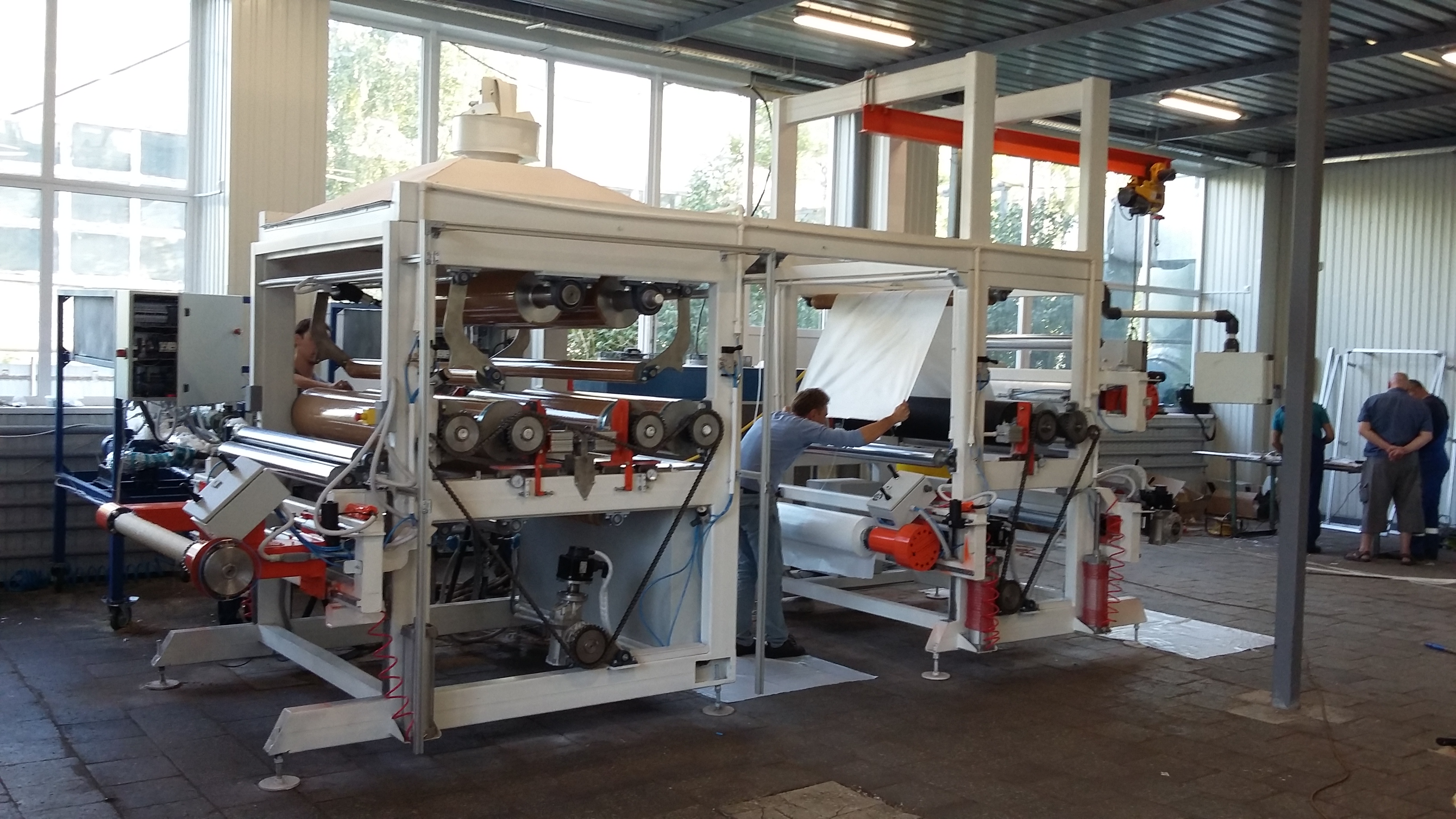

РусИС Композитная Линия 4. Пропиточная машина.

Линия БЕЗСОЛЬВЕНТНОЙ пропитки препрега автоматизированная

для производства композиционных материалов (Установка для пропитки тканей)

Машины пропиточные применяются для изготовления композиционных материалов (препрегов) и состоят из узлов размотки рулонов с защитной плёнкой и стеклотканью, пропитки стеклоткани связующим и прокладке с двух сторон защитной плёнкой, последующей намотки готового продукта в рулоны с контролируемым натяжением.

Состав и устройство пропиточной машины для производства препрега:

• Раскат стекло-полотна подъёмного типа.

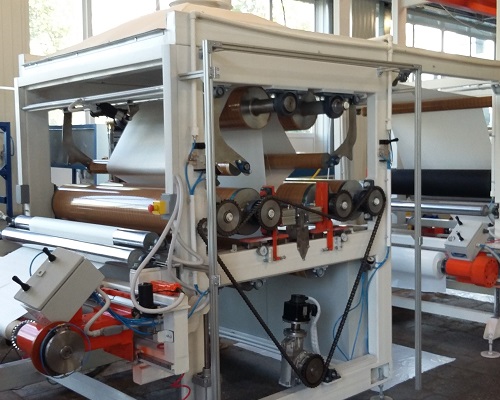

• Каландровый Узел калибровки и пропитки полотна - 2 шт.
• Раскат плёнки подъёмного типа - 2 шт.
• Устройство тянущее каландрового типа.

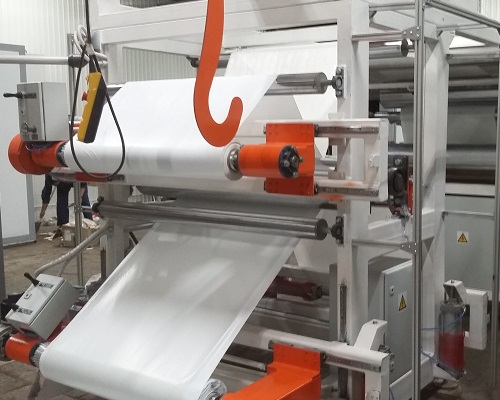

• Накат препрега подъёмного типа - 1 шт.

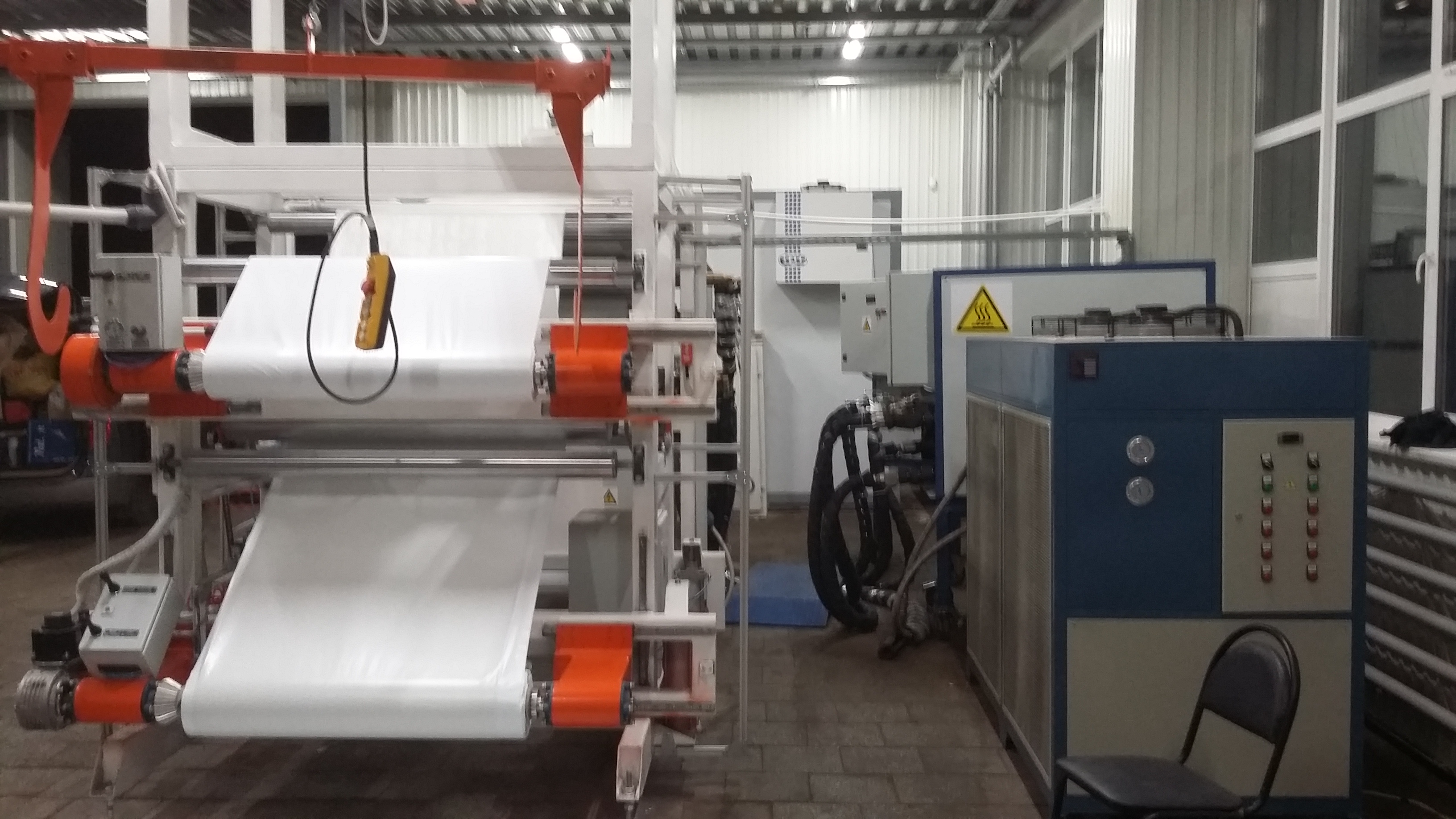

• Термостат с контролем нагрева и охлаждения теплоносителя - 2 шт.

• Система контроля натяжения полотна на размотке и намотке.
• Система контроля положения кромки полотна.
• Система контроля температуры в сушильной зоне.

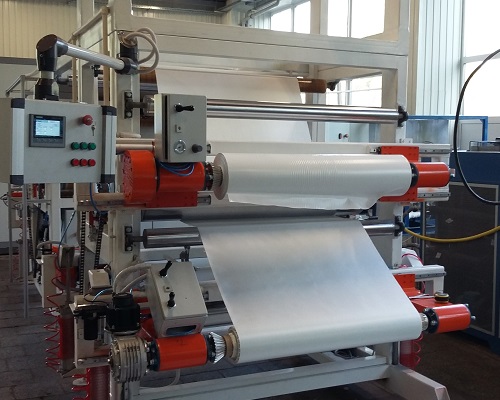

• АСУ ТПП, электро-шкаф и экран оператора с контролем процесса.

Принцип работы пропиточной машины для производства препрега:

Стекло-полотно разматывается на раскате с контролируемым натяжением, пропитывается расплавом связующего на каландровых (калибровочных) пропиточных узлах с промежуточным охлаждением и наматывается на накате (с подмоткой плёнки) с контролируемым натяжением и положением кромки.

Пропиточная машина разрабатывается по ТЗ заказчика в Проектном Отделе ОКБ Русский Инжиниринг (РФ) и изготавливается на опытном производстве ОКБ Русский Инжиниринг с последующим монтажом и пуско-наладкой на производстве у заказчика.

Ведущий конструктор, разработчик и организатор работ - Иванов С. В.
