Намотчики и накаты
Бренд:ОКБ Русский Инжиниринг

Под заказ

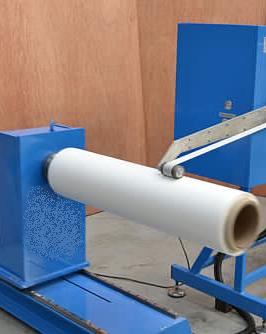

Накат Консольного типа, имеет одну подвижную бабку - установленную на линейных направляющих - зажимающей рулон при помощи пневмо-разжимного или иного вала (головки), что позволяет работать с рулонами разной длины, в диапазоне предусмотренном ТЗ заказчика. Н-р: 900-1200 мм.
договорная
Цена без скидки: 500 000 р.
Заказать товар
Задать вопрос
Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа
Состав и устройство наката:

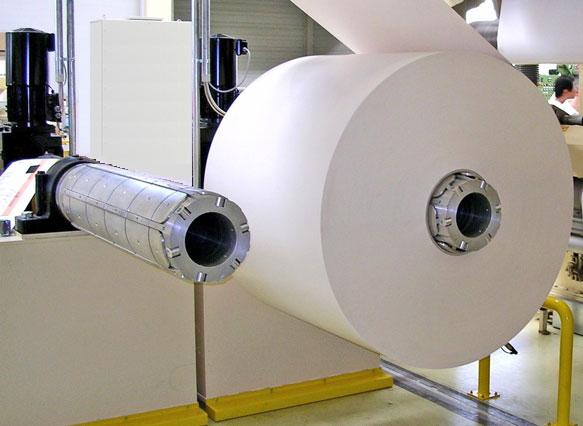

  • Суппорт с системой зажима гильзы рулона. Фиксация гильзы рулона разжимным валом, разжимной головкой.
    • Рама основная с натяжным валом.
    • Рама с направляющими рельсами.
    • Подвижная опорная бабка на направляющих подшипниках.
    • Пневмо-цилиндр зажимающий рулон между бабками.
  • Электропривод намотки.
  • Суппорт имеет возможность перемещаться вдоль оси рулона на 50 мм для центровки по оси линии.
  • Суппорт имеет возможность перемещаться вокруг вертикальной оси на 50 мм для равномерности натяжения полотна по обоим кромкам.
Принцип работы:
На "суппорт" наката устанавливается разматываемый рулон, и зажимается подвижной бабкой пневмо-цилиндром. Усилие натяжения полотна задается оператором при помощи регулятора давления воздуха подаваемого на пневмо-тормоз.

Опция:
Возможен вариант изготовления раската в неподвижном исполнении. Цена обсуждается отдельно и варьируется в зависимости от поставщиков оборудования.
Задать вопрос
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Размер L1400 х B400 х H700 мм
Тип Консольный
Цвет серебристый
