Намотчики и накаты

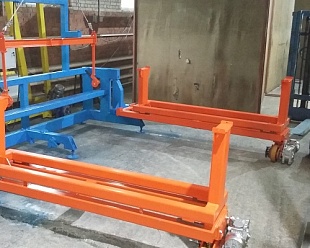

Артикул:Накат Опорный Сдвоенный Поворотный
Бренд:ОКБ Русский Инжиниринг
Под заказ
ПАТЕНТОВАННЫЙ Намотчик состоит из неподвижной рамы с закрепленными на ней поворотными намоточными суппортами.
договорная
Цена без скидки: 1 520 000 р. с НДС
Заказать товар
Задать вопрос
Задать вопрос
Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа

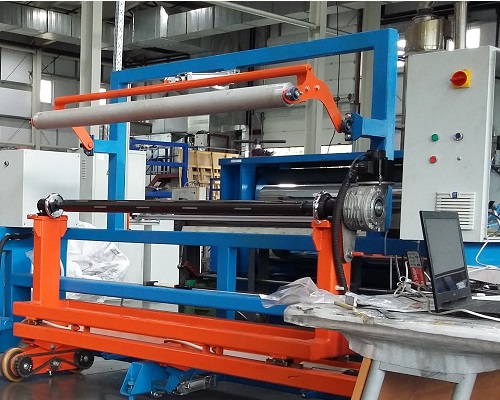

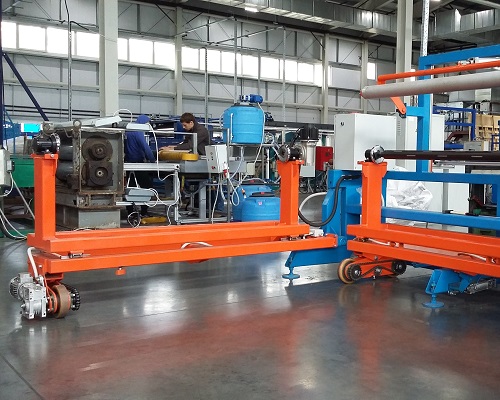

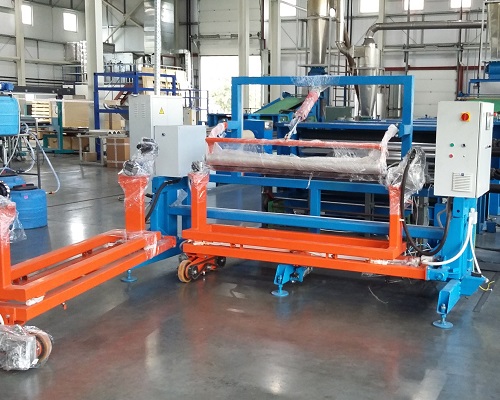

Состав и устройство наката:
- Намотчик состоит из неподвижной рамы с закрепленными на ней поворотными намоточными суппортами.
- Намоточный суппорт опорного типа: состоит из поворотной основной рамы с направляющими рельсами, подвижной рамы (каретки) с закрепленными на ней опорами типа Boschert,
- Сервоприводами намотки рулонов и мотор-редукторами привода поворота Суппорта при его смене.
- Шкаф управления на базе контроллера Сименс с автоматической системой управления.
Принцип работы:
- На Накат устанавливается разжимной вал с картонной гильзой, которая позиционируется по условной оси линии.
- Полотно заводится на Накат и приклеивается к картонной гильзе и линия запускается в работу с пульта управления одновременно с Накатом.
- При замене рулона, после обрезки полотна на гильотине, свободный конец полотна рулона поджимается прижимным валиком при помощи пневмо-цилиндра. Одновременно с прижатием валика, привод намотчика увеличивает скорость намотки до «не менее 5 м/мин.».
- После окончательной намотки рулона, оператор останавливает Накат кнопкой «СТОП», закрепляет конец рулона скотчем, и покинув рабочую зону, включает автоматическую смену накатов на Узле намотки.
- После автоматической смены Накатов, оператор заводит на Накат с разжимным валом и картонной гильзой Полотно и приклеивает к картонной гильзе, после чего оператор запускает Накат в работу с пульта управления кнопкой «СТАРТ».
- Замена намотанного рулона с Полотном на разжимной вал с гильзой производится с помощью Съемника рулона (траверсы) специальной конструкции, закрепляемый на вилах электро-штабелера.
- При этом, для точного позиционирования Зажимной Опоры Вращения в положение «Открыто», оператор использует кнопку «Вращение», позволяющая с помощью электропривода провернуть вал в требуемое положение.
- Оператор, имеет пульт управления, на сенсорном экране которого задаётся и контролируется натяжение Полотна и прочие настройки.
Опция:
Возможен вариант установки электропривода - кромкоправки. Цена обсуждается отдельно и варьируется в зависимости от поставщиков оборудования.
Задать вопрос
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
Характеристики
Размер | L2000 х B400 х H700 мм |
Тип | Опорный |
Цвет | серебристый |
Документы
109-УНКОА-19-Паспорт намотчик
Размер:
1.2 Мб
