Размотчики и раскаты
Бренд:ОКБ Русский Инжиниринг

Под заказ

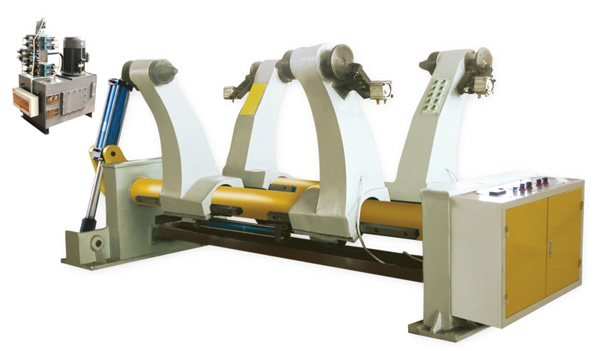

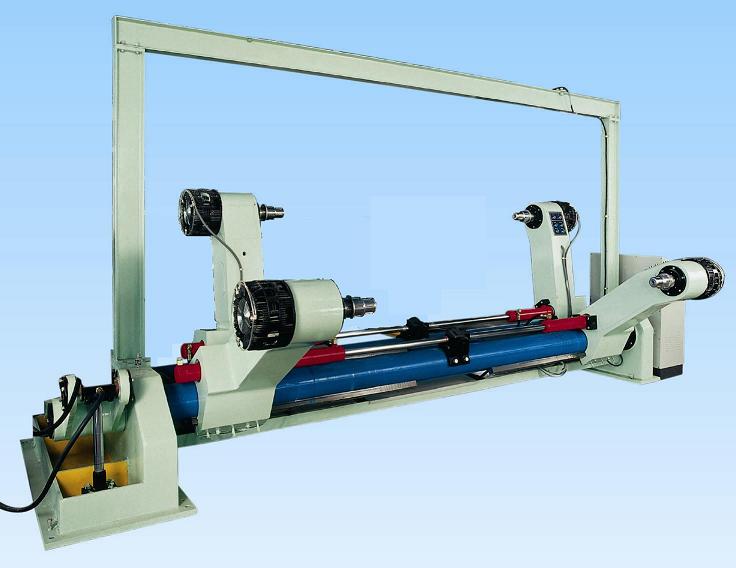

Раскат Адаптивного типа, имеет две подвижные бабки - установленные на линейных направляющих - зажимающие между собой рулон при помощи пневмо-цилиндра, что позволяет работать с рулонами разной длины, в диапазоне предусмотренном ТЗ заказчика. Н-р: 900-1200 мм.
договорная
Цена без скидки: 1900 000 р.
Заказать товар
Задать вопрос
Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа
Состав и устройство раската:
  • Сдвоенный Суппорт с пневматической системой зажима гильзы рулона.
    • Рама основная.
    • Рама качающаяся с направляющими рельсами с двух сторон.
    • Подвижные опорные бабки на направляющих подшипниках.
    • Пневмо-цилиндр зажимающий рулон между бабками.
    • Электропривод продольного перемещения.
    • Электропривод качающегося перемещения.
  • Тормозная пневмо-муфта.
  • Фиксация гильзы рулона разжимным валом, разжимной головкой или конусами.
  • Суппорт имеет возможность перемещаться вдоль оси рулона на 50 мм для центровки по оси линии.
Принцип работы:

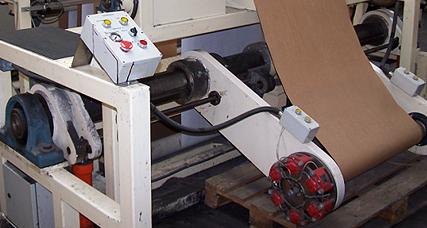

На "суппорт" раската устанавливается разматываемый рулон, и зажимается подвижной бабкой пневмо-цилиндром. Усилие натяжения полотна задается оператором при помощи регулятора давления воздуха подаваемого на пневмо-тормоз.

Опция:
Для привода качающегося перемещения возможно применение гидропривода. Для этого устанавливается гидроцилиндр и гидростанция. Возможно изготовление одно-суппортного раската. Цена оговаривается отдельно - в зависимости от поставщика оборудования.
Задать вопрос
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Размер L2800 х B2400 х H1800 мм
Тип Адаптивный Рычажной
Цвет серебристый
