Размотчики и раскаты
Бренд:ОКБ Русский Инжиниринг

Под заказ

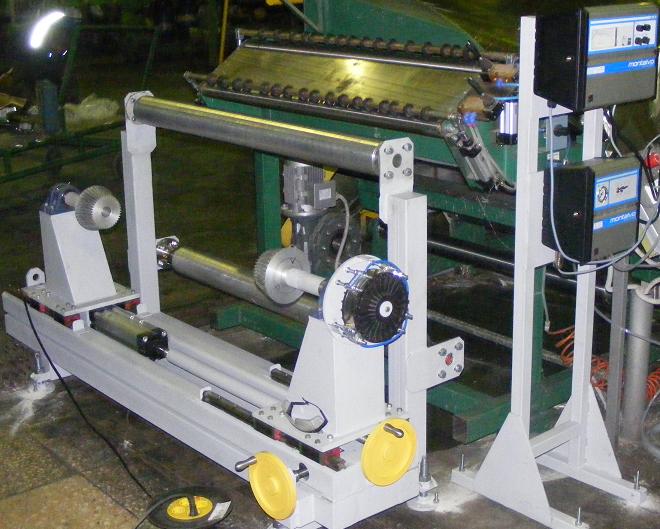

Раскат Адаптивного типа, имеет две подвижные бабки - установленные на линейных направляющих - зажимающие между собой рулон при помощи пневмо-цилиндра, что позволяет работать с рулонами разной длины, в диапазоне предусмотренном ТЗ заказчика. Н-р: 900-1200 мм.
договорная
Цена без скидки: 900 000 р.
Заказать товар
Задать вопрос
Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа
Состав и устройство раската:
  • Суппорт с пневматической системой зажима гильзы рулона.
    • Рама основная с натяжным валом.
    • Рама с направляющими рельсами.
    • Подвижные опорные бабки на направляющих подшипниках.
    • Пневмо-цилиндр зажимающий рулон между бабками.
    • Тензометрическая система измерения натяжения.
    • Автоматизированная система управления натяжением.
  • Тормозная пневмо-муфта.
  • Фиксация гильзы рулона разжимным валом, разжимной головкой или конусами.
  • Суппорт имеет возможность перемещаться вдоль оси рулона на 50 мм для центровки по оси линии.
  • Суппорт имеет возможность перемещаться вокруг вертикальной оси на 50 мм для равномерности натяжения полотна по обоим кромкам.
Принцип работы:

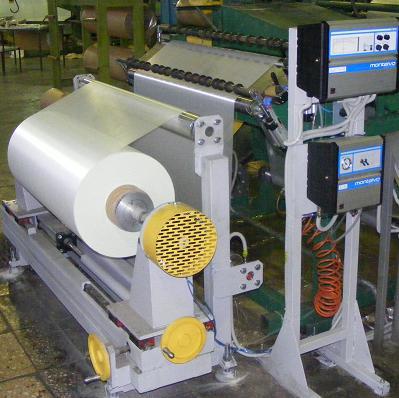

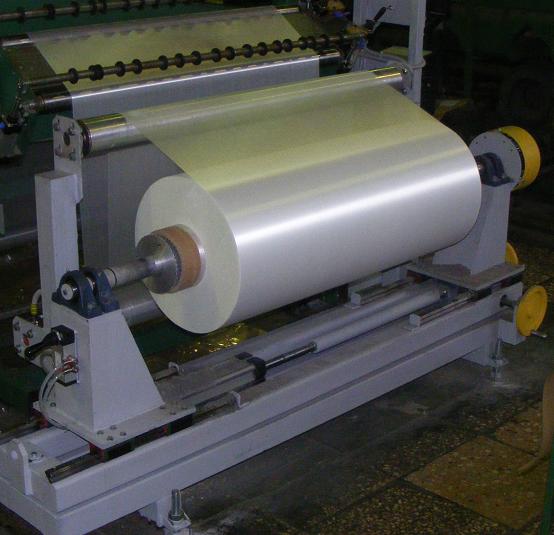

На "суппорт" раската устанавливается разматываемый рулон, и зажимается подвижной бабкой пневмо-цилиндром. Усилие натяжения полотна задается оператором при помощи регулятора давления воздуха подаваемого на пневмо-тормоз.

Система контроля натяжения:
На "суппорт" раската устанавливается тензоизмерительное и регулирующее оборудование компаний "Монталво", "ОКБ Русский Инжиниринг" или других производителей - по выбору заказчика.
Задать вопрос
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Размер L2400 х B400 х H700 мм
Тип Адаптивный Тензометрический
Цвет серебристый
