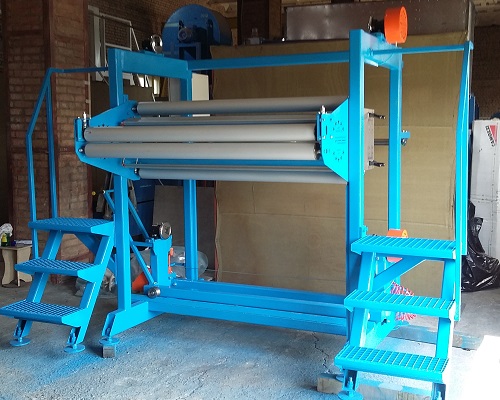

Раскат Опорный (х2) с Узлом совмещения полотна.

Раскат рулонов служит для смотки полотна с пневмо-валов с постоянным заданным контролируемым натяжением и  совмещение сматываемых полотен. Раскат оснащѐн устройством, обеспечивающим стыковку конца рулона с началом следующего рулона.

Состав и устройство раската:

• Верхний Раскат опорного типа: состоит из неподвижной рамы с закрепленными на ней опорами типа Boschert и пневмотормозом.

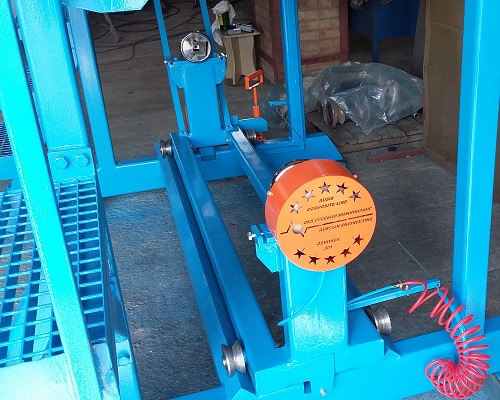

• Нижний Раскат опорного типа: состоит из неподвижной основной рамы с направляющими рельсами, подвижной выкатной рамы (каретки) с закрепленными на ней опорами типа Boschert и пневмотормозом.

• Станина (рама) для монтажа Верхнего Раската и Устройства стыковки концов рулонов.

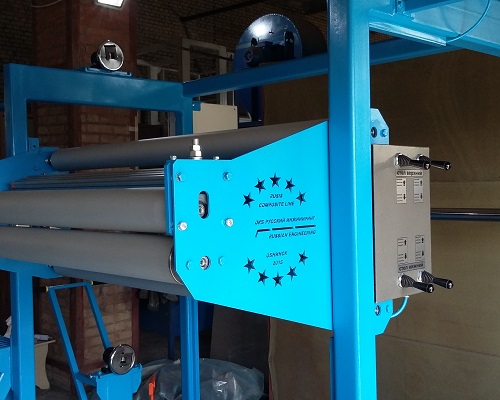

• Устройства, обеспечивающее стыковку конца рулона ГФ с началом следующего рулона, с пневмо-прижимами для верхнего и нижнего раскатов – 2 шт.

• Шкаф управления на базе контроллера Сименс с автоматической системой управления.

Принцип работы:

На опоры "суппорта" раската устанавливается вал с разматываемым рулоном, и зажимается. Усилие натяжения полотна задается оператором при помощи регулятора давления воздуха подаваемого на пневмо-тормоз.

Опция:

Возможен вариант изготовления раската с подвижными бабками из стальных плит и с цилиндрическими направляющими. Цена обсуждается отдельно и варьируется в зависимости от поставщиков оборудования.
