Описание проекта

В 2024 г., наши специалисты разработали и изготовили

Пропиточную машину

для производства свинцово-содержащих лент на основе пластизоля.

Машины пропиточные применяются для изготовления композиционных материалов и состоят из узлов размотки рулонов с защитной плёнкой и стеклотканью, пропитки стеклоткани связующим и прокладке с двух сторон защитной плёнкой, последующей намотки готового продукта в рулоны с контролируемым натяжением.

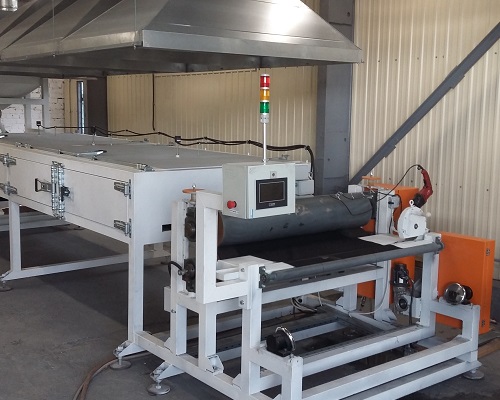

Состав и устройство машины для ракельного наноса и сушки пластизоля содержащего свинцовый порошок на стекло-полотно:

• Раскат ОПОРНЫЙ, стекло-полотна на Зажимных Опорах Вращения.

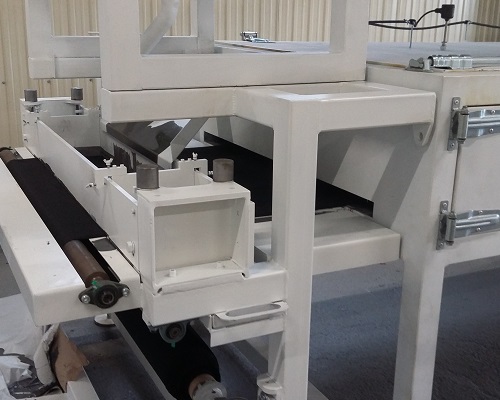

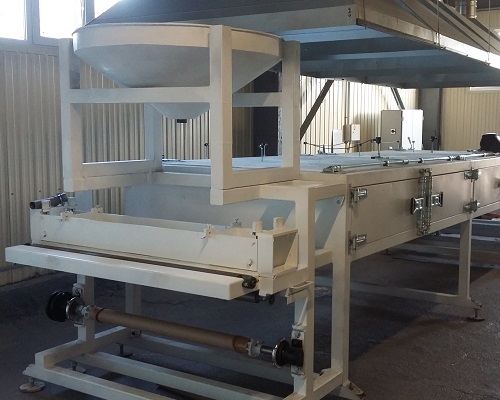

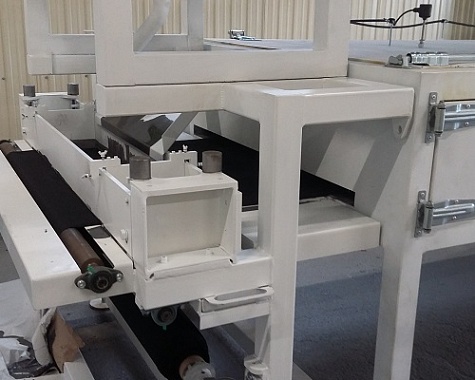

• Узел для одностороннего наноса пластизоля - РАКЕЛЬ.

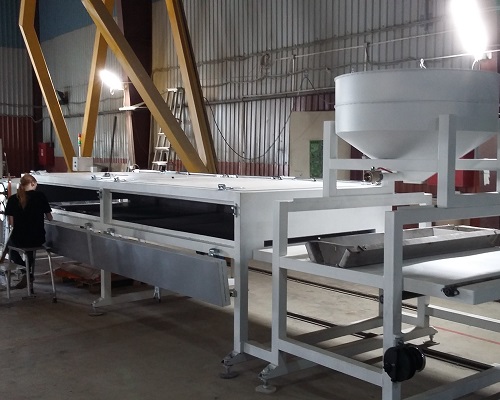

• Электропечь сушки полотна 5 м.  горизонтальная.

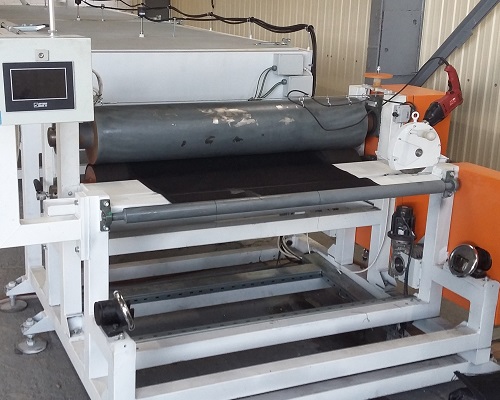

• Узел Тянущий, КАЛАНДР С ВОДЯНЫМ ОХЛАЖДЕНИЕМ.

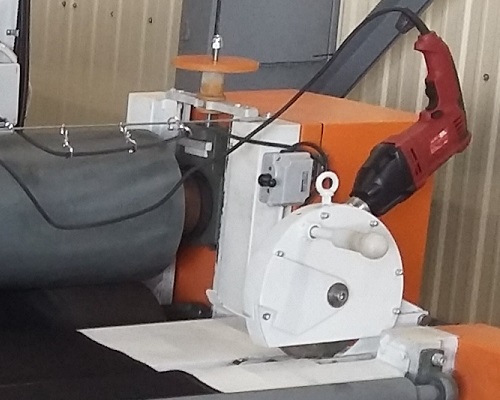

• Узел Обрезки Поперечный, ДИСКОВЫЙ.

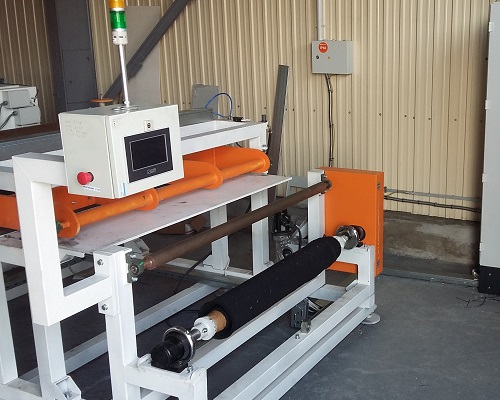

• Накат ОПОРНЫЙ, готовой ленты на Зажимных Опорах Вращения.

• Система контроля натяжения полотна на размотке и намотке.
• Система контроля температуры в сушильной зоне.
• АСУ ТПП, электро-шкаф и экран оператора с контролем процесса.

Принцип работы пропиточной машины:

Стекло-полотно разматывается на раскате с контролируемым натяжением, наносится связующее на пропиточном узле и после сушки в печи, наматывается на накате с контролируемым натяжением.

Пропиточная машина была изготовлена на опытном производстве ООО НПП "Полёт"  и смонтирована на производстве у заказчика в г. Дзержинск.

В результате реализации данного проекта, наши специалисты отработали конструкцию РАКЕЛЬ претензионного ТИП-а

Ведущий конструктор, разработчик и организатор работ - Иванов С. В.
