Описание проекта
В 2025 г., наши специалисты разработали и изготовилиПропиточную машину
для производства композиционных материалов
Машины пропиточные применяются для изготовления композиционных материалов (препрегов) и состоят из узлов размотки рулонов с защитной плёнкой и стеклотканью, пропитки стеклоткани связующим и прокладке с двух сторон защитной плёнкой, последующей намотки готового продукта в рулоны с контролируемым натяжением.Состав и устройство пропиточной машины для производства препрега:

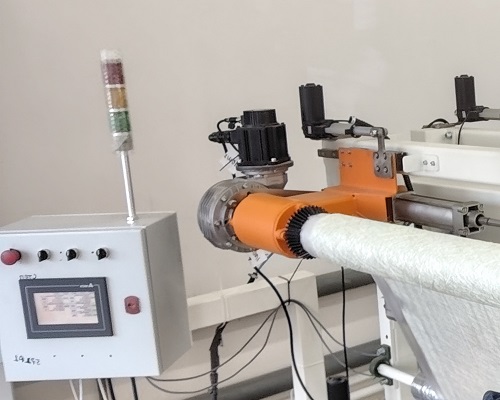

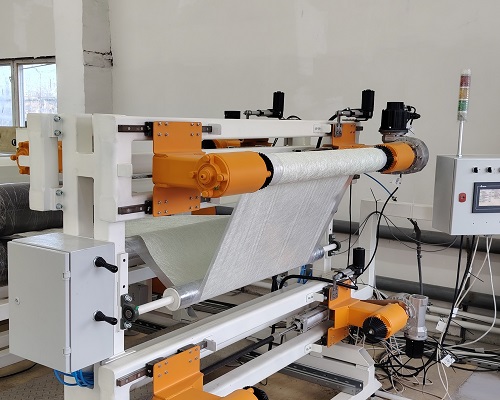

- РАСКАТ Адаптивного ТИП-а, имеет две подвижные бабки - установленные на линейных направляющих - зажимающие между собой рулон при помощи пневмо-цилиндра, что позволяет работать с рулонами разной длины, в диапазоне предусмотренном ТЗ заказчика. Н-р: 900-1200 мм.
- Узел термической склейки полотна.

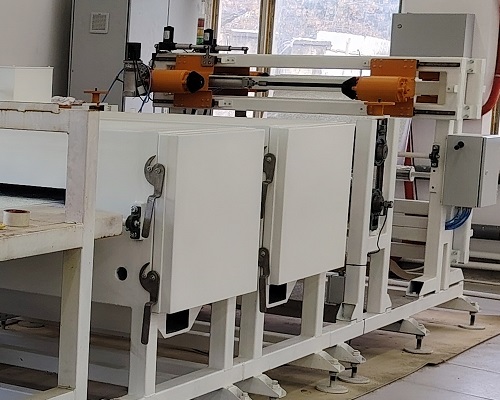

- Электропечь предварительной сушки полотна.

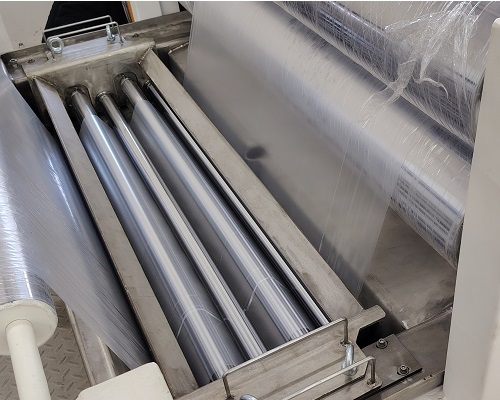

- Пропиточная ВАННА с калибровочным каландром, системой циркуляции связующего и жидкостный подогрев ванны и каландра.

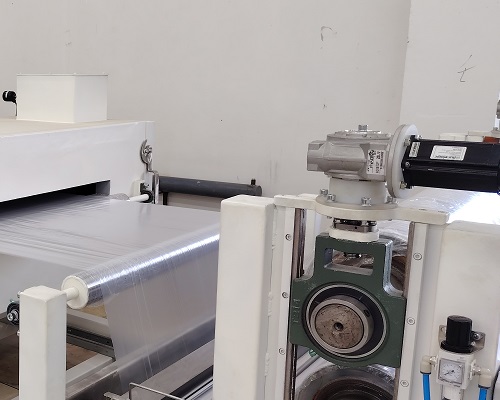

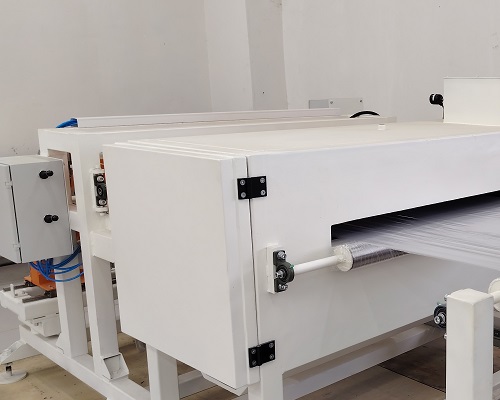

- Электро - печь для сушки препрега.

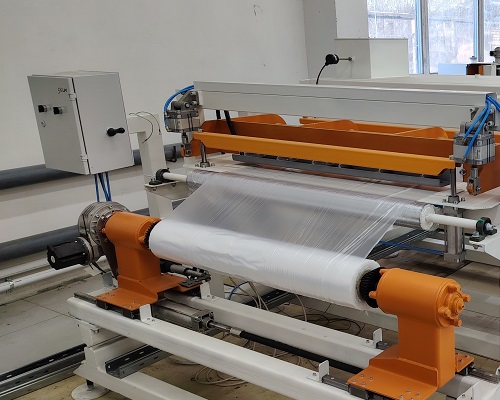

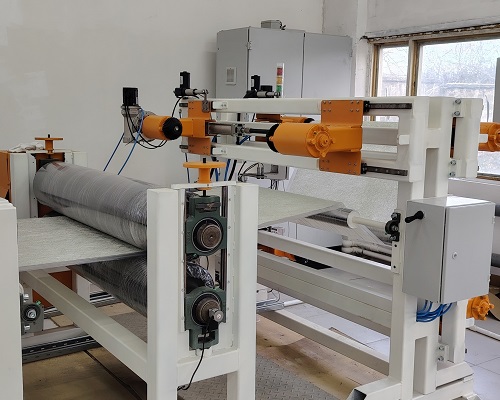

- НАКАТ КОМБИНИРОВАННЫЙ Адаптивного ТИП-а, в составе Намотчика и двух Размотки плёнки.

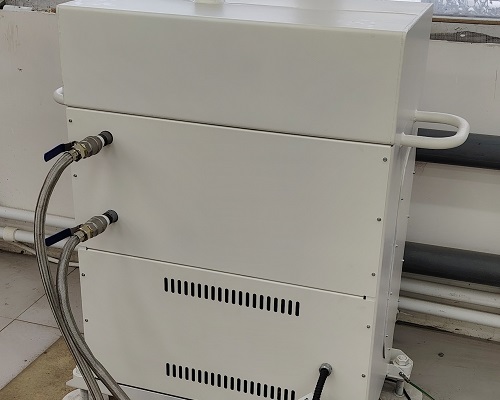

- Термостат с контролем нагрева жидкостного теплоносителя.
- Система контроля натяжения полотна на размотке и намотке.
- Система контроля положения кромки полотна.
- Система контроля температуры в сушильной зоне.
- АСУ ТПП, электро-шкаф и экран оператора с контролем процесса.
Принцип работы пропиточной машины для производства препрега:

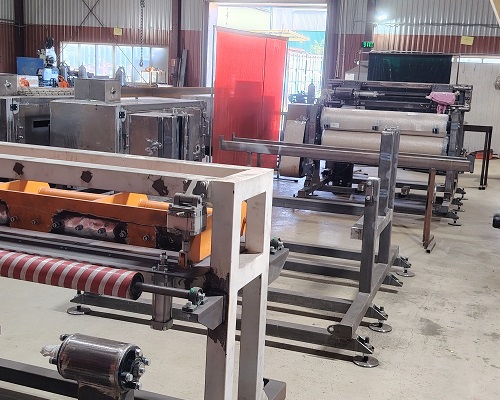

Стекло-полотно активно отдаётся на раскате с контролируемым натяжением, пропитывается связующим на пропиточном узле, и после отжимания излишков на каландре сушится в печи и наматывается на накате с контролируемым натяжением и положением кромки.Пропиточная машина была изготовлена на опытном производстве ООО "НПП "ПОЛЁТ" и после проведения ПРЕДЪЯВИТЕЛЬСКИХ ИСПЫТАНИЙ, будет смонтирована на производстве у заказчика в г. Екатеринбург.
В результате реализации данного проекта, наши специалисты отработали конструкцию АКТИВНЫХ РАСКАТОВ Адаптивного типа, СУШИЛКИ Секционной Электрической.
